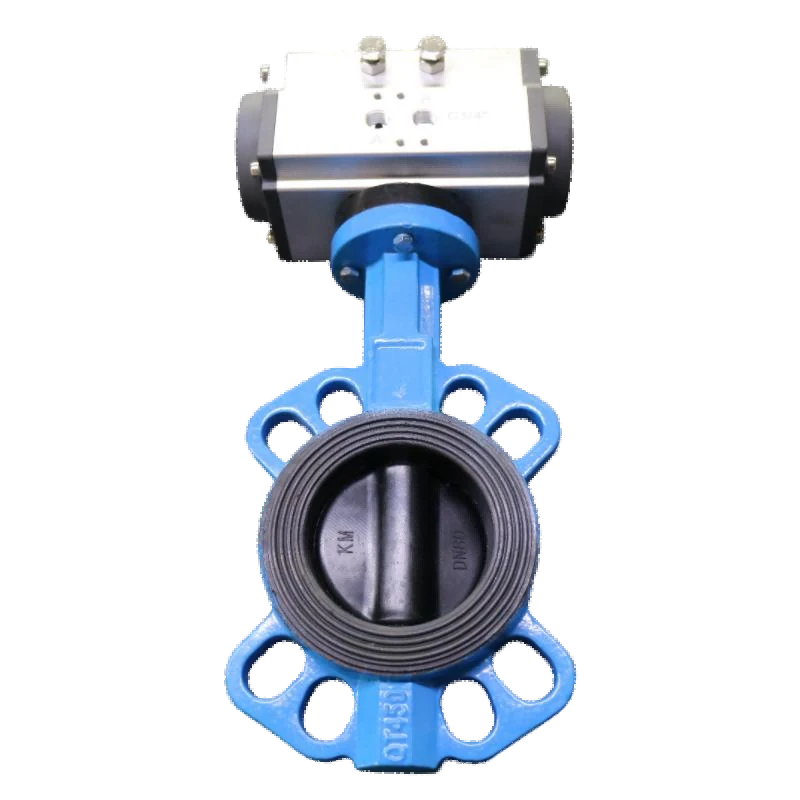

יצרן שסתום פרפר מרופד פנאומטי
מבוא למוצר
ניתן להשתמש בו במערכות עירוניות לטיפול בשפכים, עם דרישות גבוהות לשסתומים, במיוחד עמידות בפני קורוזיה ואיטום. בשסתום פרפר פנאומטי מרופד במלואו עם גומי אתילן פרופילן, לחומר של לוחית השסתום יש עמידות לחומצה ולאלקלי, והוא יכול לשמור על אטימה טובה גם במגע- ארוך טווח עם שפכים. השסתום יכול לעמוד בבדיקת לחץ של 1.6 PMa.
תחזוקת מוצר
מדי שבוע, יש צורך לבדוק את מפעיל המתנע הכפול כדי לוודא שלחץ מקור האוויר במצב יציב. אם הלחץ גבוה מדי זה יגרום להזדקנות האיטום ואילו אם הוא נמוך מדי זה ישפיע על מהירות הפתיחה והסגירה. יש צורך לעקוב באופן קבוע אם יש צליל חריג במהלך פעולת המפעיל. ניתן למרוח מי סבון על ממשק קנה הנשימה, והאזור המבעבע הוא נקודת הדליפה. יש להחליף את טבעת האיטום בזמן.
נגב את פני השטח של גוף השסתום מדי חודש ובדוק אם יש חומר שיורי. אם יש, השתמש בחומר ניקוי ניטרלי כדי לנגב אותו. יש לבדוק את לוח הגומי בטנה כל שישה חודשים, וכל נזק צריך להיות מוחלף מיד. יש לאחסן שסתומים שאינם בשימוש במצב פתוח למחצה כדי למנוע-עיוות דחיסה לטווח ארוך, ויש לשים לב להרחקתם מאור שמש ישיר.
תכונות המוצר
בטנת EPDM מלאה
גוף ודיסק מצופים במלואם בגומי EPDM, עמידים בפני חומצות, אלקליות וחומרים חמצוניים (pH 3-12).
01
בקרת טורבינה מדויקת
יחס העברה של 20:1 מפחית את מומנט הפעולה ב-60% לוויסות זרימה מדויק.
02
איטום דו כיווני
מושב רך EPDM משיג תקן דליפה ISO 5208 דרגה A.
03
עיצוב ופל קומפקטי
קל יותר ב-40% משסתומי אוגן עם התקנה מהירה יותר ב-50%.
04
תחזוקה נמוכה
ריפוי עצמי של-בטנת EPDM מאריכה את מרווחי השירות.
05
|
קוטר נומינלי DN |
גודל (מ"מ) |
משקל (ק"ג) |
||||||||||||||
|
A |
B |
C |
D |
L |
H |
D1 |
N-Ø |
K |
E |
n1-Ø1 |
Ø2 |
G |
D2-M |
|||
|
(MM) |
(אִינְטשׁ) |
D7A1/37A1/67A1/97A1X-1.0/1.6 |
||||||||||||||
|
50 |
2" |
161 |
80 |
42 |
52.9 |
32 |
84.84 |
120 |
4-23 |
77 |
57.15 |
4-6.7 |
12.6 |
118 |
- |
2.5 |
|
65 |
2.5" |
175 |
89 |
44.7 |
64.5 |
32 |
96.2 |
136.2 |
4-26.5 |
77 |
57.15 |
4-6.7 |
12.6 |
137 |
- |
3.2 |
|
80 |
3" |
181 |
95 |
45.2 |
78.8 |
32 |
61.23 |
160 |
8-18 |
77 |
57.15 |
4-6.7 |
12.6 |
143 |
- |
3.6 |
|
100 |
4" |
200 |
114 |
52.1 |
104 |
32 |
70.8 |
185 |
4-24.5 |
92 |
69.85 |
4-10.3 |
15.77 |
156 |
- |
4.9 |
|
125 |
5" |
213 |
127 |
54.4 |
123.3 |
32 |
82.28 |
215 |
4-23 |
92 |
69.85 |
4-10.3 |
18.92 |
190 |
- |
7 |
|
150 |
6" |
226 |
139 |
55.8 |
155.6 |
32 |
91.08 |
238 |
4-25 |
92 |
69.85 |
4-10.3 |
18.92 |
212 |
- |
7.8 |
|
200 |
8" |
260 |
175 |
60.6 |
202.5 |
45 |
112.89/76.35 |
295 |
4-25/4-23 |
115 |
88.9 |
4-14.3 |
22.1 |
268 |
- |
13.2 |
|
250 |
10" |
292 |
203 |
65.6 |
250.5 |
45 |
92.4 |
357 |
4-29 |
115 |
88.9 |
4-14.3 |
28.45 |
325 |
- |
19.2 |
|
300 |
12" |
337 |
242 |
76.9 |
301.6 |
45 |
105.34 |
407 |
4-29 |
140 |
107.95 |
4-14.3 |
31.6 |
403 |
- |
32.5 |
|
350 |
14" |
368 |
267 |
76.5 |
333.3 |
45 |
91.11 |
467 |
4-30 |
140 |
107.95 |
4-14.3 |
31.6 |
436 |
- |
41.3 |
|
400 |
16" |
400 |
309 |
86.5 |
389.6 |
51.2/72 |
100.47/102.42 |
515/525 |
4-26/4-30 |
197 |
158.75 |
4-20.6 |
33.15 |
488 |
- |
61 |
|
450 |
18" |
422 |
328 |
105.6 |
440.51 |
51.2/72 |
88.39/91.51 |
565/585 |
4-26/4-30 |
197 |
158.75 |
4-20.6 |
38 |
539 |
- |
79 |
|
500 |
20" |
480 |
361 |
131.8 |
491.6 |
64.2/82 |
96.99/101.68 |
620/650 |
4-26/4-33 |
197 |
158.75 |
4-20.6 |
41.15 |
539 |
- |
128 |
|
600 |
24" |
562 |
459 |
152 |
592.5 |
70.2/82 |
113.42/120.46 |
725/770 |
4-30/4-36 |
276 |
215.9 |
4-22.2 |
50.65 |
816 |
- |
188 |
|
700 |
28" |
624 |
520 |
163 |
695 |
66/82 |
109.65 |
840 |
20-30/24-36 |
300 |
254 |
8-18.0 |
55/63.35 |
895 |
4-M33 |
284 |
|
800 |
32" |
672 |
591 |
188 |
794.7 |
66/82 |
124 |
950 |
24-33/24-39 |
300 |
254 |
8-18.0 |
55/63.35 |
1015 |
- |
368 |
|
900 |
36" |
720 |
656 |
203 |
864.7 |
118 |
117.57 |
1050 |
28-33 |
300 |
254 |
8-18.0 |
75 |
1115 |
4-M30 |
713 |
|
1000 |
40" |
800 |
721 |
216 |
965 |
142 |
129.89 |
1160 |
28-36 |
300 |
254 |
8-18.0 |
85 |
1230 |
4-M33 |
864 |
|
1200 |
48" |
900 |
780 |
254 |
1020 |
180 |
141.33 |
1340 |
32-39 |
300 |
254 |
8-18.0 |
95 |
1450 |
4-M36 |
1130 |
מידע בסיסי
|
דגם מס. |
D71X / D371X / D671X / D971X |
טופס חיבור |
רָקִיק |
|
מִבְנֶה |
איטום מרכזי |
טופס חותם |
כוח אטום |
|
גזע שסתום |
נוֹרמָלִי |
לחץ עבודה |
0.6MPa / 1.0MPa / 1.6MPa / 2.5MPa / Class150 |
|
טמפרטורת עבודה |
טמפרטורה רגילה (-40 מעלות < T < 120 מעלות) |
חומר של משטח חותם |
אטום רך / אטום קשה |
|
גוף שסתום |
יְצִיקָה |
תֶקֶן |
API 609 |
|
בַּקָשָׁה |
שימוש תעשייתי, שימוש תעשייתי במים, שימוש ביתי |
חומר ישיבה |
EPDM, NBR, PTFE, FKM |
|
הסמכה |
ISO9001 |
התנגדות זרימה |
התנגדות נמוכה |
|
חבילת הובלה |
ארגז עץ ייצוא |
מִפרָט |
DN25 - DN1600 |
|
מָקוֹר |
סִין |
קוד HS |
8481804090 |
|
כושר ייצור |
50,000 חתיכות לשנה |
|
|
פרמטרים טכניים
|
גוֹדֶל |
DN32-DN600 |
DN650-DN2000 |
|
לחץ עבודה |
16 בר |
10 בר |
|
פָּגָז |
24 בר |
15 בר |
|
לֶאֱטוֹם |
18 בר |
11 בר |
|
טמפרטורת הפעלה |
-45 מעלות ~+150 מעלות |
|
|
סביבת הפעלה |
מערכת נטל וגלישה עיבוד כימי מתקני התפלה |
|
|
שיטת נהיגה |
מנוף יד תולעת ציוד פנאומטי חשמלי |
|
סטנדרטים מנהלים
|
תקן עיצוב |
EN 593, MSS SP67, API 609, BS 5155 |
|
בדיקה ובדיקה |
API 598, ISO 5208, EN 12266 |
|
סוף תקן |
ANSI B16.1 CL. 125LB & B16.5 CL. 150LB |
|
AS 2129 טבלה D & E |
|
|
BS 10 טבלה D & E |
|
|
DIN 2501 (PN6, PN10, PN16) |
|
|
EN 1092 (PN6, PN10, PN16) |
|
|
ISO 2531 (PN6, PN10, PN16), 7005 (PN6, PN10, PN16) |
|
|
KS B / JIS B 1511 / 2210 (5K ו-10K) |
|
|
MSS SP44 CL. 150LB |
|
|
AWWA C207 |
|
|
SABS 1123 טבלה 1000/3 וטבלה 1600/3 |
|
|
פָּנִים אֵל פָּנִים |
ISO 5752, EN 558, MSS SP67, API 609, DIN 3202 |
|
אוגן עליון |
ISO 5211 |
