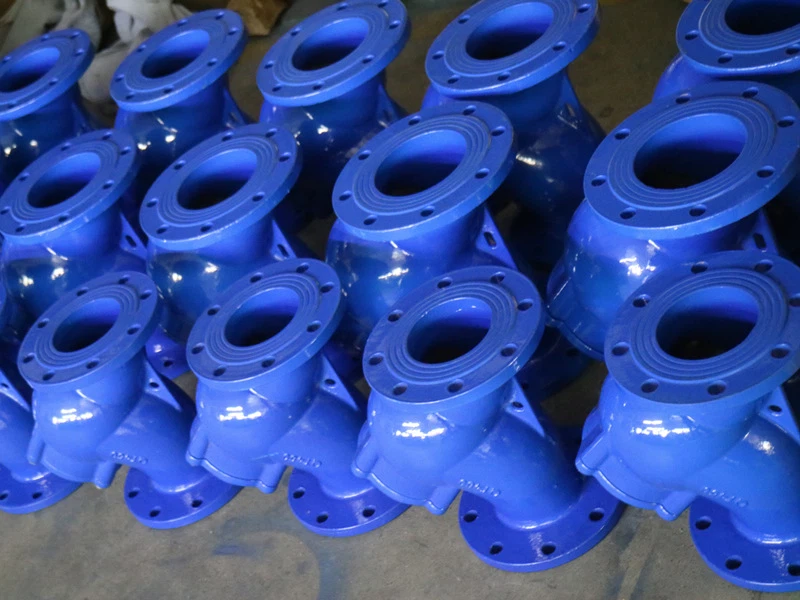

מסננת מסוג ברזל y
מבוא מוצר
המסננת מסוג ה- Y ברזל y מהונדסת לסינון חלקיקי יעיל גבוה בצינורות תעשייתיים . הכוללים גוף ברזל רקיע של GGG50 וסל פלדה אל חלד, ה- Y-Config שלו מבטיח ירידה בלחץ נמוך ויכולת זרימה גבוהה {}} אידיאלית לטיפול במים, gat {70,} gat {70 {attopitical {70 {attopitical {attocimic {atytim {atytimic intopitical intopitical intocemic {atochemitic intocemitic {atymitical atytimicatimic atytimicatimic atytimicatimicatimical {atochemical atymitical attochemical atochemical, עם לחץ PN 10- PN25, מתאים ל- DN 50- צינורות DN500 ומציע סינון סטנדרטי 40 רשת (380 מיקרומטר) (אופציונלי 20-100 רשת) {}}}}
יתרונות מוצרים
-זרימה ללא הפרעה: y-path + סל גדול מגביר את ערך ה- KV ב- 20% לעומת מסננים מסוג T-Type .
- תחזוקה נמוכה: הסרת סל וניקיון אורכים 10 דקות, קיצוץ בעלויות שנתיות ב- 35%.
- תאימות רחבה: מטפל במים קרים, אדים בלחץ נמוך ונוזלים שמנוניים .
- יעילות עלות: ברזל רקיע + ביצועי איזון נירוסטה ותקציב .
תכונות מוצר
גוף בעל חוזק גבוה
ברזל רקיע GGG50 (גדול או שווה ל 1 . חוזק מתיחה 6MPA) מתנגד לפטיש מים ונמשך 15+ שנים במערכות מים.
01
סל נשלף
סל שכבון כפול מחורר + רשת מגדיל את שטח הזרימה ב -25% (Δp<0.08bar), reusable via backflushing.
02
עיצוב זרימת Y קומפקטי
45 מעלות גוף זווית חוסך שטח; תואם ל- ISO 2084 אופקי/אנכי 2084 אוגנים .
03
פיצוץ מהיר
שסתום ניקוז תחתון (ידני/אוטומטי) מאפשר הסרת פסולת ללא כיבוי .
04
עמידות בפני קורוזיה
Zinc-plated contact surfaces withstand pH 6-9 media and >ריסוס מלח של 500 שעות .
05
|

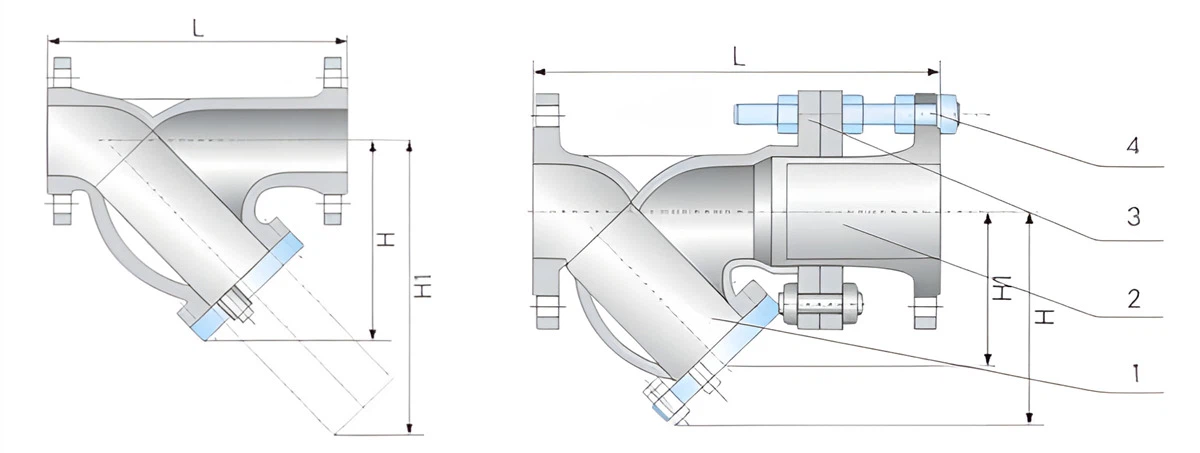

לא . |
שם חלק |
חוֹמֶר |
|
1 |
גוף הצינור |
ברזל יצוק אפור, ברזל יצוק, ברזל יצוק נודולרי |
|
2 |
מָסָך |
נירוסטה |
|
3 |
מוט טלסקופי |
פלדת פחמן מגולוונת |
|
4 |
O-Ring |
גומי ניטריל |
|
DN |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
250 |
280 |
350 |
400 |
440 |
500 |
580 |
670 |
780 |
850 |
850 |
1000 |
|
H |
198 |
210 |
250 |
305 |
358 |
450 |
503 |
578 |
598 |
618 |
693 |
765 |
|
H1 |
270 |
295 |
344 |
422 |
485 |
602 |
710 |
815 |
844 |
872 |
978 |
1080 |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
350 |
400 |
|
L |
300 |
320 |
380 |
430 |
500 |
550 |
650 |
775 |
900 |
1025 |
1025 |
1150 |
|
H |
155 |
183 |
210 |
250 |
305 |
358 |
450 |
503 |
578 |
598 |
598 |
618 |
|
H1 |
195 |
245 |
295 |
344 |
415 |
485 |
602 |
710 |
815 |
844 |
844 |
872 |
פרמטרים טכניים
|
גוֹדֶל |
Dn 32- dn600 |
Dn 650- dn2000 |
|
לחץ עבודה |
16bar |
10bar |
|
פָּגָז |
24bar |
15bar |
|
לֶאֱטוֹם |
18bar |
11bar |
|
טמפרטורת הפעלה |
-45 תואר ~ +150 תואר |
|
|
סביבת הפעלה |
צמחי התפלה של מערכת התפלה של מערכת טלטל ומערכת הבילגה |
|
|
שיטת נהיגה |
מנוף יד תולעת תולעת פנאומטית חשמלית |
|
סטנדרטים מנהלים
|
תקן עיצוב |
EN 593, MSS SP67, API 609, BS 5155 |
|
בדיקה ומבחן |
API 598, ISO 5208, EN 12266 |
|
סיום תקן |
ANSI B16.1 CL . 125 LB & B16.5 CL . 150 LB |
|
בתור 2129 טבלה D&E |
|
|
BS 10 טבלה D&E |
|
|
DIN 2501 (PN6, PN10, PN16) |
|
|
EN 1092 (PN6, PN10, PN16) |
|
|
ISO 2531 (PN6, PN10, PN16), 7005 (PN6, PN10, PN16) |
|
|
Ks b / jis b 1511/2210 (5k & 10k) |
|
|
Mss sp44 cl . 150 lb |
|
|
Awwa C207 |
|
|
SABS 1123 טבלה 1000/3 וטבלה 1600/3 |
|
|
פָּנִים אֵל פָּנִים |
ISO 5752, EN 558, MSS SP67, API 609, DIN 3202 |
|
אוגן עליון |
ISO 5211 |
